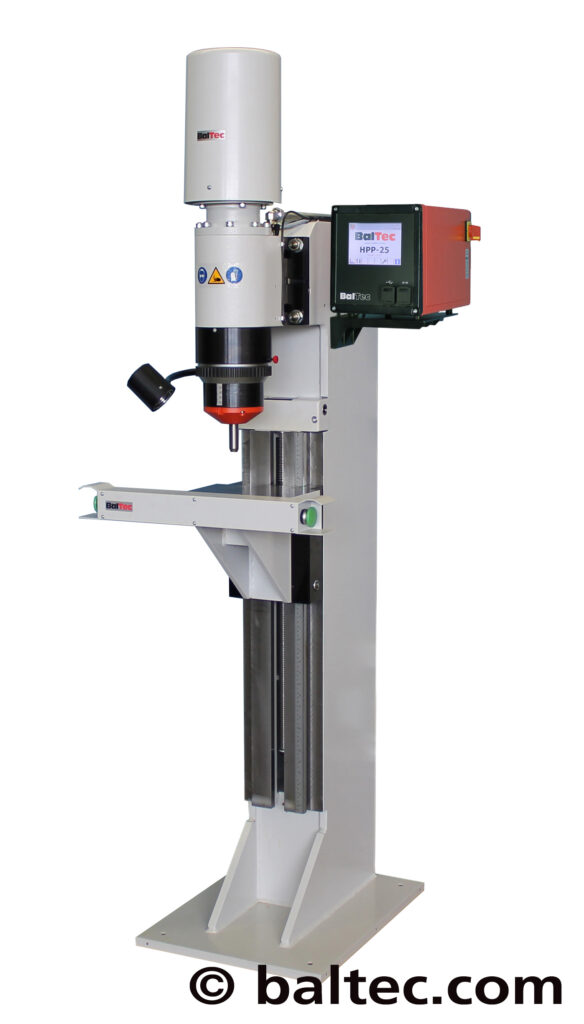

Ständer-Nietmaschinen
Modell RNS

Kompletter Arbeitsplatz, besonders für hohe oder lange Teile geeignet; der Arbeitstisch ist höhenverstellbar, die Nieteinheit fix montiert, Ständer und Tisch in geschweisster Ausführung, Zweihandauslösung per Druckknopf und Zweihandrelais, Pneumatik-Baugruppe bei RNS 081 – RNS 331, Hydraulik-Kit bei RNS 381 – RNS 481, Arbeitsleuchte, Sicherheitsumhausung optional. Technische Änderungen vorbehalten.

Mit Process Control HPP-25:
Prozessüberwachung mit integrierter Nietsteuerung, mit Sensorik Weg und Sensorik Kraft, 6 verschiedene Steuergrössen, bis zu 45 verschiedene Nietmodi, Speicherplatz für 63 Nietprogramme, Nietanfangserkennung möglich ab 2 mm Hub, integrierte Loggerfunktion, USB und Ethernet-Schnittstelle zum Daten-Export und -Import, kein Zeitverlust beim Messen und Erkennen.

Mit Zeitsteuerung RC-30: Nietprozess wird nach einer Zeitvorgabe gesteuert, Steuerung ist modular und kann eingesetzt werden für: pneumatische Nietmaschinen (Einfach- oder Doppelnietmaschine), hydraulische Nietmaschinen, (Einfachnietmaschine), NHE-E, Rundschalttisch-Nietmaschine, Schiebetisch.

Technische Änderungen vorbehalten.

RNS151181 reduziert181231 reduziert231
Nietkraft0.2 – 1.5 kN1.2 – 3.6 kN1.8 – 6.6 kN2.0 – 6.2 kN3.8 – 12 kN
Arbeitshub5 – 30 mm5 – 30 mm5 – 30 mm5 – 40 mm5 – 40 mm
Arbeitsdruck2 – 6 bar2 – 6 bar2 – 6 bar2 – 6 bar2 – 6 bar
pneumatischpneumatischpneumatischpneumatischpneumatisch
RNS281 reduziert281331381431481
Nietkraft3.0 – 9.5 kN5.8 – 17 kN11 – 33 kN6.0 – 40 kN10 – 60 kN15 – 100 kN
Arbeitshub5 – 40 mm5 – 40 mm5 – 50 mm5 – 50 mm5 – 50 mm5 – 90 mm
Arbeitsdruck2 – 6 bar2 – 6 bar2 – 6 bar10 – 65 bar10 – 100 bar20 – 145 bar
pneumatischpneumatischpneumatischhydraulischhydraulischhydraulisch

Datenblatt (PDF)

Ständer-Nietmaschinen – Modell RNS
