Electric
Modell ER/ET/EO/EB

Die treibenden Kräfte hinter dem innovativen Design desELECTRIC Power Moduls der BalTec AG (Patent angemeldet) sind Effizienz und Kompaktheit.

Dank zwei hintereinander platzierten Servomotoren und einer hochpräzisen Sensorik für Kraft, Weg und Temperatur erzielt die ELECTRIC Umformresultate mit erstaunlicher Geschwindigkeit und Präzision.

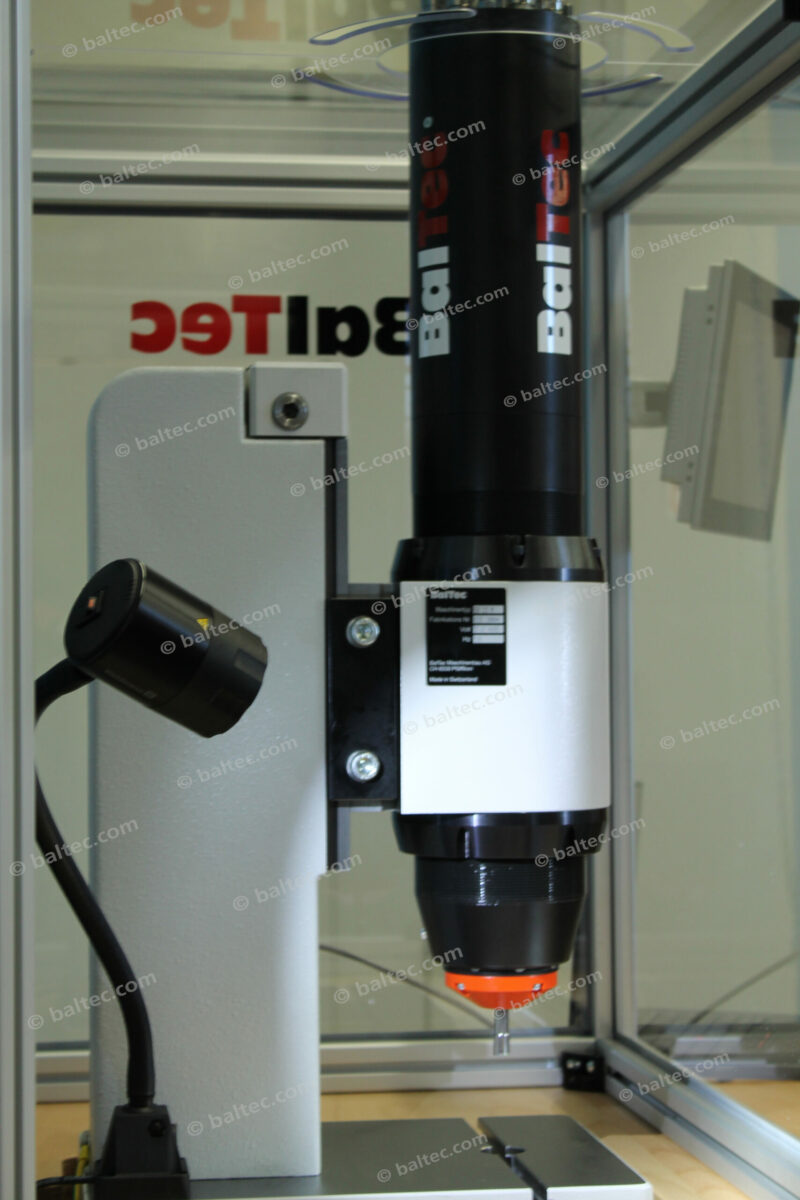

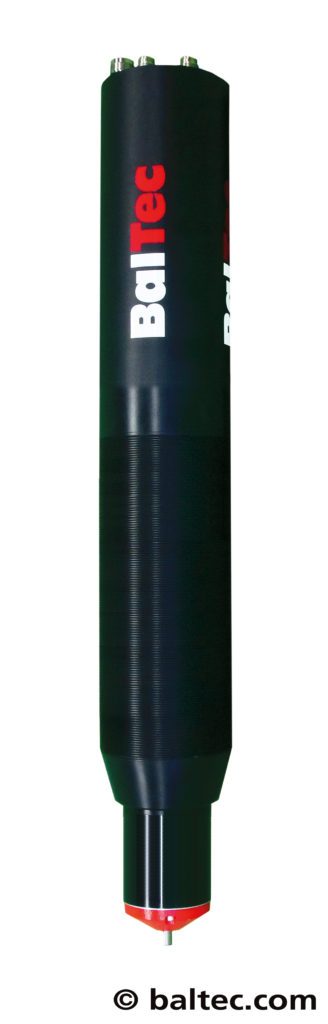

Das Powermodul (abgebildet mit radialem Prozesskopf) kann sehr einfach an unterschiedliche Kaltformtechnologien angepasst werden – Radial, Taumel, Rollieren & Fügen – durch Austauschen des Prozesskopfes. Das Plug & Run Basispaket der ELECTRIC beinhaltet das Powermodul, den Servoverstärker, das SPS mit integrierter Sicherheit und «HPPi»-Software.

Schneller, präziser, flexibler

  • 100% ELEKTRISCH ERZEUGTE UMFORMLEISTUNG.
  • Kompaktes, schlankes Design. Ideal für den Einbau bei eingeschränkten Platzverhältnissen.
  • Minimale Lärmemission & keine Emission von Öldampf.
  • Außergewöhnliche Energieeffizienz, deutlich reduzierte Betriebskosten – bis zu 90% gegenüber pneumatischen oder hydraulischen Maschinen.
  • Kürzere Prozesszeit führt zu höherem Output.
  • Höchste Leistungsdichte in Bezug auf Baugrösse.
  • Bereit für Industrie 4.0. Betriebsdatenerfassung, Fernzugriff für Daten und Programme.
  • 100%-ige Echtzeit Prozesskontrolle UND Prozessüberwachung. Vorschubkraft, Geschwindigkeit und Position sind in allen Zyklusphasen kontrollierbar.
  • Plug & Run in einem Basispaket mit Powermodul, Control und Software
  • Einfache Integration in flexiblen Betrieb

Technische Änderungen vorbehalten.

Startbildschirm Electric

Prozessüberwachung
Auswertung und Analyse über Hüllkurven möglich

Ausführung Radial

ER03153050
Nietkraft0.3 – 3.0 kN1.5 – 15 kN3.0 – 30 kN5.0 – 50 kN
Arbeitshub0 – 100 mm0 – 100 mm0 – 200 mm0 – 200 mm
Vorschub0.05 – 140 mm/s0.05 – 140 mm/s0.05 – 180 mm/s0.05 – 120 mm/s
Rotation0 – 3000 minˉ¹0 – 3000 minˉ¹0 – 2000 minˉ¹0 – 2000 minˉ¹

Ausführung Tangential

ET031530
Nietkraft0.3 – 3.0 kN1.5 – 15 kN3.0 – 30 kN
Arbeitshub0 – 100 mm0 – 100 mm0 – 200 mm
Vorschub0.05 – 140 mm/s0.05 – 140 mm/s0.05 – 180 mm/s
Rotation0 – 3000 minˉ¹0 – 3000 minˉ¹0 – 2000 minˉ¹

Ausführung Taumel

EO031530
Nietkraft0.3 – 3.0 kN1.5 – 15 kN3.0 – 30 kN
Arbeitshub0 – 100 mm0 – 100 mm0 – 200 mm
Vorschub0.05 – 140 mm/s0.05 – 140 mm/s0.05 – 180 mm/s
Rotation0 – 3000 minˉ¹0 – 3000 minˉ¹0 – 2000 minˉ¹

Ausführung Rollieren

EB031530
Nietkraft0.3 – 3.0 kN1.5 – 15 kN3.0 – 30 kN
Arbeitshub0 – 100 mm0 – 100 mm0 – 200 mm
Vorschub0.05 – 140 mm/s0.05 – 140 mm/s0.05 – 180 mm/s
Rotation0 – 1000 minˉ¹0 – 1000 minˉ¹0 – 800 minˉ¹
