Aussenschleifen

DIAMANT- und CBN-/Borazon- Schleifscheiben ab Ø 75 mm

Ein breites Angebot an metallgebundenen, keramisch gebundenen und kunstharzgebundenen Schleifscheiben mitsamt den Details finden Sie nachfolgend durch „Anklicken“ der entsprechenden Scheibengeometrie.

Übersicht über die gängigsten Scheibentypen. Darüber hinaus bieten wir eine Vielzahl von kundenspezifischen Sonderanfertigungen.

TypTypenskizze

1A1
1a12o
3A1

1V1

1A1R

14E1D

4BT9

6A2
6A9

11A2
12A2

11V9
 11V2A

12V9
12V9A

Datenblatt (PDF)

CBN + Diamantscheiben Übersicht
HACO-FLEX Schleifbelags-Regenerator

Über uns

Der Tradition verpflichtet, dem Neuen stets zugewandt.

Wir produzieren und handeln seit mehr als 55 Jahren mit technischen Produkten auf höchstem Niveau.
Unser Sitz ist in Langenfeld / Rheinland. Die Herstellung der Präzisionswerkzeuge und Maschinen erfolgt in Deutschland und in der Schweiz.

Unser Know-How

Honen
Nieten / Umformen
Schleifen
Feilen / Schleifstifte / Abrichter
Kühlschmierstoffe
Werkzeugtechnik
Läppen
Reinigen

Kontakt

Techn. Büro Diehl GmbH

Industriestr. 80a
D-40764 Langenfeld
+49 (0)2173 / 9630706
info@tb-diehl.de
Impressum / Datenschutz
AGB’s

Umfangscheiben in Kunstharz-Keramik-Bindung für Flach- und Aussenrundschleifen. ø 75 mm – ø 400 mm. Schleifen kühl und ohne Druck, versatile Bindung.

Umfangscheiben in Metall-Hybrid-Bindung SHARKLINE und Kunstharz-Hybrid-Bindung. ø 75 mm – ø 150 mm. Bindungen mit sehr viel Biss für das Schleifen von Werkzeugen aus Hartmetall. Grosse Zustellung, hohe Vorschübe, geringer Schleifdruck. Zum Schleifen von Nuten, Freiflächen, Aussenflächen und ählichem. SHARKLINE speziell für das CNC-Tiefschleifen ins Volle mit sehr hohen Zerspanvolumina. Kunstharz-Hybrid-Bindung (R296) für kühlen Tiefschliff mit hohen Zerspanvolumina und zum Nachschleifen.

Umfangscheiben in Kunstharz-Keramik-Bindung für Flach- und Aussenrundschleifen. ø 75 mm – ø 400 mm. Schleifen kühl und ohne Druck, versatile Bindung.

Umfangscheiben in Metall-Hybrid-Bindung SHARKLINE und Kunstharz-Hybrid-Bindung. ø 75 mm – ø 150 mm. Bindungen mit sehr viel Biss für das Schleifen von Werkzeugen aus Hartmetall. Grosse Zustellung, hohe Vorschübe, geringer Schleifdruck. Zum Schleifen von Nuten, Freiflächen, Aussenflächen und ählichem. SHARKLINE speziell für das CNC-Tiefschleifen ins Volle mit sehr hohen Zerspanvolumina. Kunstharz-Hybrid-Bindung (R296) für kühlen Tiefschliff mit hohen Zerspanvolumina und zum Nachschleifen.

Umfangscheiben in Metall-Hybrid-Bindung SHARKLINE und Kunstharz-Hybrid-Bindung. ø 75 mm – ø 125 mm.

Zum Schleifen von Nuten und weiteren Flächen eines Hartmetallwerkzeugs. Grosse Zustellung, hohe Vorschübe, geringer Schleifdruck. SHARKLINE speziell für das CNC-Tiefschleifen ins Volle mit sehr hohen Zerspanvolumina. Kunstharz-Hybrid-Bindung (R296) für kühlen Tiefschliff mit hohen Zerspanvolumina und zum Nachschleifen.

Trennscheiben in Kunstharz-Keramik-Bindung und Metall-Bindung. ø 75 mm – ø 200 mm.

Trennscheiben mit Stahlkörper oder durchgehendem Belag. Trennscheiben in verschiedenen Ausprägungen (besonders schnittiger und kühler Schliff, besondere Kantenhaltigkeit und sehr dünner Belag, für Nass- und/oder Trockenschliff).

Profilscheiben in Kunstharz-Hybrid-Bindung und Metall-Bindung. ø 75 mm – ø 250 mm.

Hervorragende Spitzscheiben zum Schleifen von Profilplatten, Profilfräsern, Stempel, Matrizen und ähnlichem. Schrupp- und Schlichtscheiben mit höchsten Standzeiten, stabilen Radien, kompromissloser Qualität und Konstanz. Standardmässig mit 30° Winkel und 0.15 mm Radius, erhältlich aber bereits ab 10° und R 0.02 mm.

Flache Tellerscheiben in Kunstharz-Keramik-Bindung. ø 30 mm – ø 150 mm.

Zum Schleifen von Profilen, Gewinden und ähnlichem. Universell einsetzbare Bindung, die lange das Profil hält.

Zylindrische Topfscheiben in Kunstharz-Keramik-Bindung. ø 40 mm – ø 200 mm.

Mit breitem (6A2) oder dünnem (6A9) Belag. Kühler Schliff mit geringem Druck. Nass- und Trockenschliff. Die 6A9 ist besonders geeignet für Polierschliff, da aufgrund des dünnen Belags und der Bindung mit äusserst geringem Schleifdruck geschliffen werden kann.

Zylindrische Topfscheiben in Kunstharz-Keramik-Bindung. ø 40 mm – ø 200 mm.

Mit breitem (6A2) oder dünnem (6A9) Belag. Kühler Schliff mit geringem Druck. Nass- und Trockenschliff. Die 6A9 ist besonders geeignet für Polierschliff, da aufgrund des dünnen Belags und der Bindung mit äusserst geringem Schleifdruck geschliffen werden kann.

Konische Topfscheiben in verschiedenen Bindungen. ø 50 mm – ø 200 mm. Diamant.

Breiter Einsatzbereich dieser Form. Eignet sich für konventionelle und CNC-Maschinen im Nass- und Trockenschliff. Erhältlich mit Kunstharz-Keramik- als auch mit Hybrid-Bindungen.

Topfscheiben in Kunstharz-Keramik-Bindung für manuelle Werkzeugschleifmaschinen. ø 75 mm – ø 125 mm.

Topfscheiben mit 45°-Körper für EWAG (WS 11), Deckel, Hügi, Dero und andere Maschinen mit breit einsetzbarer Bindung. Für Nass- und Trockenschliff. Schleift ohne Druck und somit kühl.

70° Topfscheiben in Kunstharz-Keramik- und Kunstharz-Hybrid-Bindung. ø 30 mm – ø 200 mm.

11V9 mit Kunstharz-Hybrid-Bindung für das Hochleistungsschleifen mit hohen Zerspanvolumina auf CNC-Maschinen. 11V9 mit Kunstharz-Keramik-Bindung für konventionelles Schleifen. 11V2A speziell für die Feinmechanik und die Uhrenindustrie. Alle 11V9 mit selbstabtragendem Innenstützkörper.

70° Topfscheiben in Kunstharz-Keramik- und Kunstharz-Hybrid-Bindung. ø 30 mm – ø 200 mm.

11V9 mit Kunstharz-Hybrid-Bindung für das Hochleistungsschleifen mit hohen Zerspanvolumina auf CNC-Maschinen. 11V9 mit Kunstharz-Keramik-Bindung für konventionelles Schleifen. 11V2A speziell für die Feinmechanik und die Uhrenindustrie. Alle 11V9 mit selbstabtragendem Innenstützkörper.

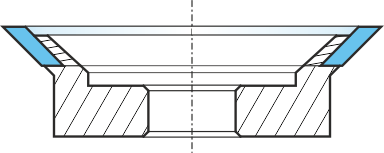

45° Topfscheiben in Kunstharz-Keramik-Bindung. ø 50 mm – ø 150 mm.
Topfscheiben mit breit einsetzbarer Bindung (Nass- und Trockenschliff). Für Hochleistungsschleifen in geeigneteren Bindungen erhältlich. 12V9A speziell für die Feinmechanik und die Uhrenindustrie. Alle 12V9 mit selbstabtragendem Innenstützkörper.

45° Topfscheiben in Kunstharz-Keramik-Bindung. ø 50 mm – ø 150 mm.

Topfscheiben mit breit einsetzbarer Bindung (Nass- und Trockenschliff). Für Hochleistungsschleifen in geeigneteren Bindungen erhältlich. 12V9A speziell für die Feinmechanik und die Uhrenindustrie. Alle 12V9 mit selbstabtragendem Innenstützkörper.
