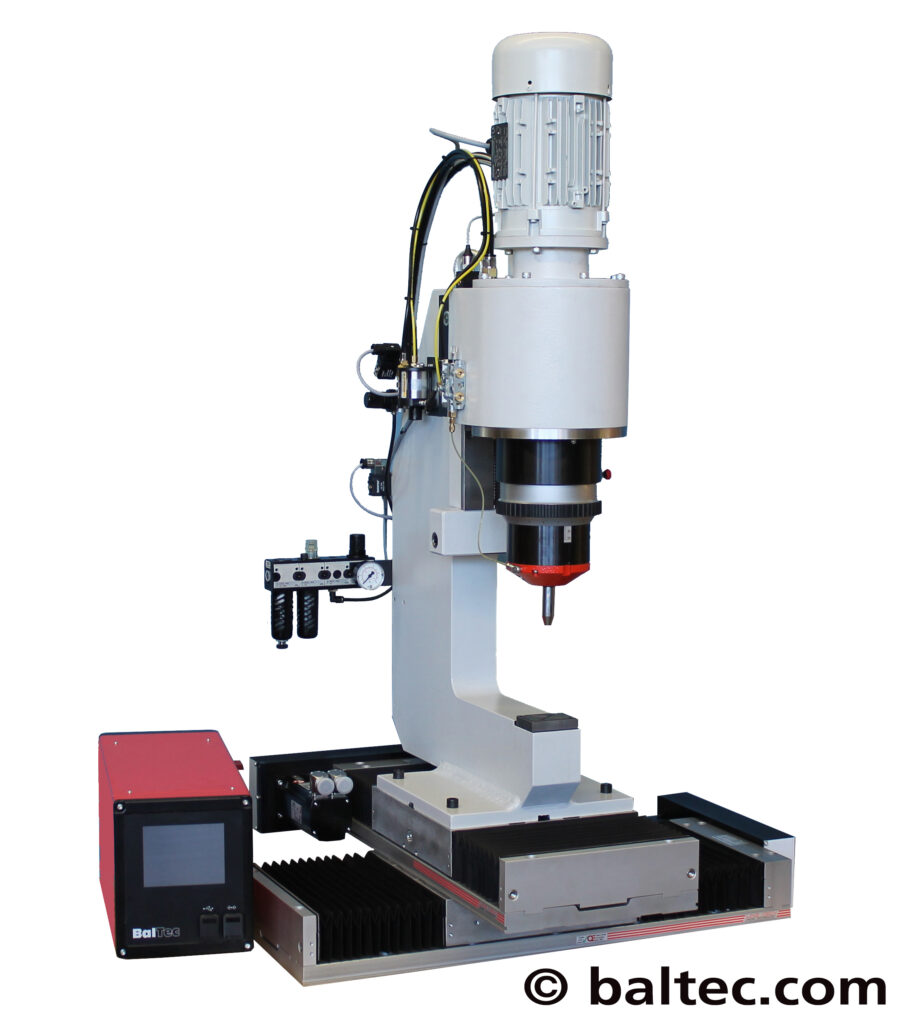

Koordinaten-Nietmaschinen
Modell RNC

Die BalTec Maschinenbau AG fertigt Standard-Arbeitszellen wie auch kundenspezifische Lösungen für komplexe Prozessabläufe an. Spezialisiert auf kurze Arbeitszyklen, kann unser erfahrenes Konstruktionsteam Ihr Montage- und Produktionssystem von der Konzeption bis zur Fertigstellung erarbeiten.

Kombiniert mit Rundschalttisch
Kompletter Arbeitsplatz mit Sicherheitsumhausung, Koordinaten-Nietmaschine (X = 200 mm, Y = 300 mm) mit Rundtisch (Ø = 870 mm).

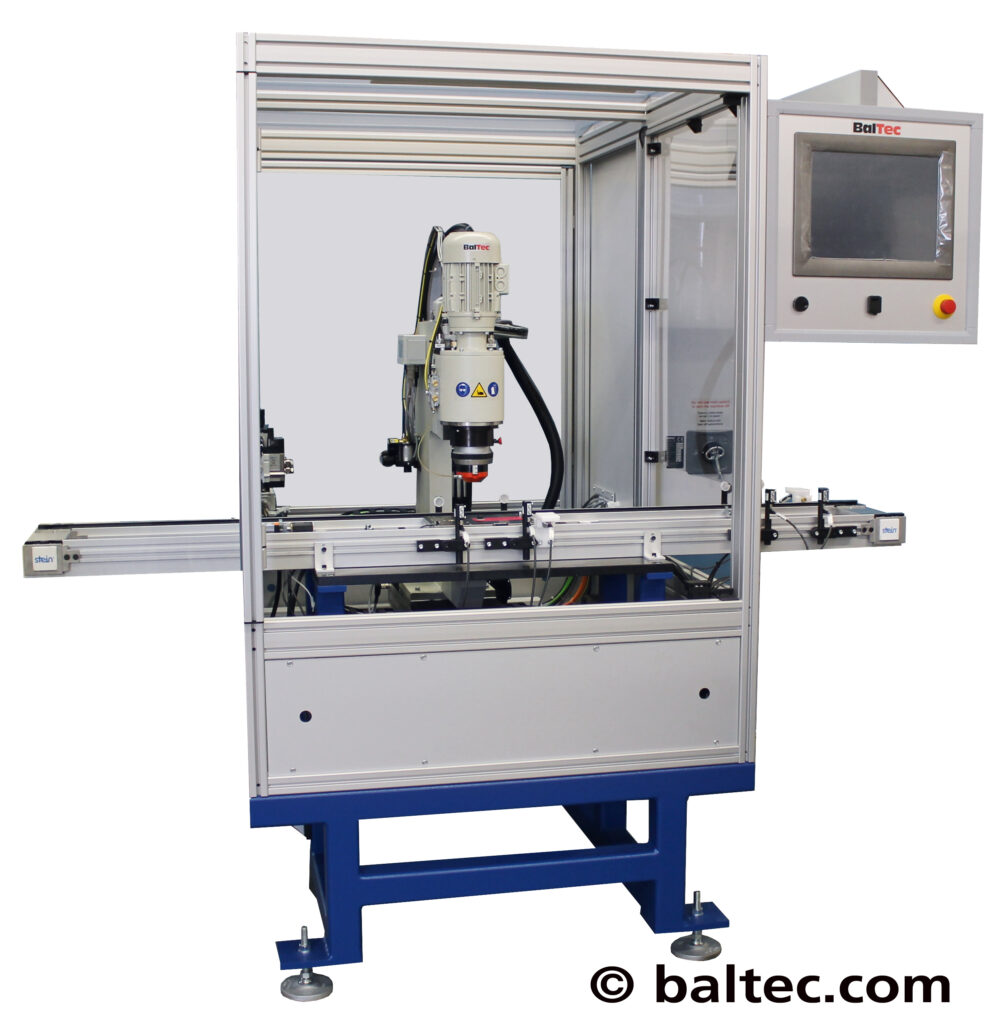

Für Lineartransfer
Kompletter Arbeitsplatz mit Sicherheitsumhausung zur Integration in Transferlinie, Koordinaten-Nietmaschine für kundenspezifische Transportbänder und Werkstückträger, verdoppelt oder verdreifacht die Produktion schon bei kleinen und mittleren Serien, je nach erforderlicher Kraft können 4 verschiedene Nieteinheiten eingesetzt werden, dank Proportionalventil-Technik ist die Verarbeitung unterschiedlichster Nieten und Durchmesser im selben Werkstück problemlos möglich.

Beide Maschinen enthalten
Prozesskontrolle und Steuerung, Bedienung über Touch-Panel PC, jede Nietung/Position individuell programmierbar, bis zu 999 Teileprogramme mit jeweils max. 200 Datensätzen je Programmdatenbank speicherbar, Anzahl der Programmdatenbanken > 6000, 6 Steuergrössen / 45 Nietmodi, Integrierte Loggerfunktion, alle Daten werden aufgezeichnet, Ethernet und USB Schnittstelle, Touchscreen LED hinterleuchtet.

Kundenspezifische Ausstattung mit Poka-Yoke Erkennung.

Technische Änderungen vorbehalten.

RNC181231281331
Nietkraft1.8 – 6.6 kN3.8 – 12 kN5.8 – 17 kN11 – 33 kN
Arbeitshub5 – 30 mm5 – 40 mm5 – 40 mm5 – 50 mm
Arbeitsdruck2 – 6 bar2 – 6 bar2 – 6 bar2 – 6 bar
pneumatischpneumatischpneumatischpneumatisch

Datenblatt (PDF)

Modell RNC – mit Rundschalttisch
Modell RNC – mit Lineartransfer
